상세설명

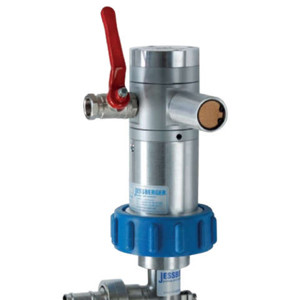

EXPLOSION-PROOF AIR OPERATED MOTOR
FOR LABORATORY PUMPS
JP-AIR 1
300 WATT AT MAX. 6 BAR OPERATING PRESSURE
• DRUM PUMP MOTOR JP-AIR 1 (Explosion-proof)
Aluminium으로 만들어진 공기 구동 모터 JP-AIR 1은 최신 폭발 방지 지침인 ATEX 2014/34/EC, 카테고리 2에 따라 소형으로 제작되고 견고한 폭발 방지 공기 구동 Motor입니다. 공압 모터는 Ex 2 GD c IIC T6 (80°C) X에 따라 폭발로 보호되며 형식 인증 IBEX U05 ATEX B007 X가 있습니다. JP-AIR 1은 가연성 매체를 이송하거나 위험한 환경에서 사용이 가능합니다.
• 편리하고 강력한 Motor(2kg)는 Aluminium으로 제작된 ATEX 인증 Sealless Pump Tube(Ø 25, 28, 32mm)의 드라이브로 사용할 수 있습니다.
• 가연성 액체, 화학성을 지닌 액체 이송에 적합합니다. 그것의 정교한 기술로 다양한 액체를 이송할 때 효율적이고 안전한 사용이 가능합니다.
• Drum Pump Motor는 컴팩트한 디자인과 사용 편의성이 특징이다. 저소음 및 높은 작동 안전성과 높은 내구력을 가지고 있습니다.
EXPLOSION-PROOF AIR OPERATED MOTOR JP-AIR 1
300 Watt at max. 6 bar operating pressure,with silencer and a brass ball valve for control compressed air.
This regulates speed of the motor and varies pumping capacity.
Motor without pump tube | |
Version | Order-No. |
300 W | 3001 0300 |
300 W at 6 bar operating pressure | |
Air consumption under load 13 l/sec. | |
Operating data JP-AIR 1 for laboratory pumps | |
Flow rate (with hose and oval gear meter) | Ø 25 mm up to 18 l/min Ø 32 mm up to 42 /min |
Head | Ø 25 mm up to 5 m Ø 32 mm up to 8 m |
Viscosity | up to 400 mPas* |
Density | up to 1,3* |
* Data obtained with a 1" pipe are indicated in the performance curve | |
PUMP TUBES FOR LABORATORY PUMPS
FOR CONVEYING SMALL QUANTITIES
MADE OF POLYPROPYLENE AND STAINLESS STEEL
• 실험실 또는 적은 용량의 액상을 작은 용기로 이송하기 위한 튜브.
• 다양한 펌프 튜브 직경 / 길이 / 호스 사이즈 : 1/2″ (PP Ø 25mm) 또는 3/4″ (PP Ø 28 및 32mm),
STAINLESS TUBE의 호스사이즈 : 3/4" (SS Ø 28mm) 또는 1" (SS Ø 32mm)
펌프 튜브는 전기 및 공기 작동 모터와 결합하여 사용됩니다.
Polypropylene | ||
(Drive shaft : Stainless steel) PP (SS) | ||
Length | Order-No. | |
Pump tube Ø 25 mm | 500 mm | 2625 0050 |
700 mm | 2625 0070 | |
1000 mm | 2625 0100 | |
Pump tube Ø 28 mm | 500 mm | 2628 0050 |
700 mm | 2628 0070 | |
1000 mm | 2628 0100 | |
Pump tube Ø 32 mm | 700 mm | 2632 0070 |
1000 mm | 2632 0100 | |
1200 mm | 2632 0120 | |
Polypropylene | ||
(Drive shaft : Hastelloy) PP (HC) | ||
Length | Order-No. | |
Pump tube Ø 25 mm | 500 mm | 2125 0050 |
700 mm | 2125 0070 | |
1000 mm | 2125 0100 | |
Pump tube Ø 28 mm | 500 mm | 2128 0050 |
700 mm | 2128 0070 | |
1000 mm | 2128 0100 | |
Pump tube Ø 32 mm | 700 mm | 2132 0070 |
1000 mm | 2132 0100 | |
1200 mm | 2132 0120 | |
Stainless steel 316Ti | ||
(Drive shaft : Stainless steel) | ||
Length | Order-No. | |
Pump tube Ø 28 mm | 700 mm | 2228 0070 |
1000 mm | 2228 0100 | |
1200 mm | 2228 0120 | |
Pump tube Ø 32 mm | 700 mm | 2232 0070 |
1000 mm | 2232 0100 | |
1200 mm | 2232 0120 | |
FOR CONVEYING AGGRESSIVE MEDIA SUCH AS
HIGHLY CONCENTRATED ACIDS AND ALKALIES
• Polyvinylidene fluoride = PVDF 펌프 튜브 [ 최대 사용 가능온도 : 90°C ]
• PVDF(펌프 튜브)와 Hastelloy-C(구동축)로 만든 펌프 튜브는 내 화학성 및 내열성이 우수합니다.
• PVDF 펌프 튜브는 특히 차아 염소산 나트륨, 크롬산, 불산, 차아 염소산 나트륨, 질산 및 기타 화학 물질과
같은 매우 공격적인 액상을 안전하게 이송 할 수 있습니다.
• PVDF 펌프 튜브는 호스커넥터 3/4"가 포함되어 있습니다.
Polyvinylidenfluorid = PVDF (shaft : Hastelloy) | ||
Length | Order-No. | |
Pump tube Ø 32 mm | 500 mm | 2332 0050 |
700 mm | 2332 0070 | |
1000 mm | 2332 0100 | |
1200 mm | 2332 0120 | |
