INLET STABLILIZER |

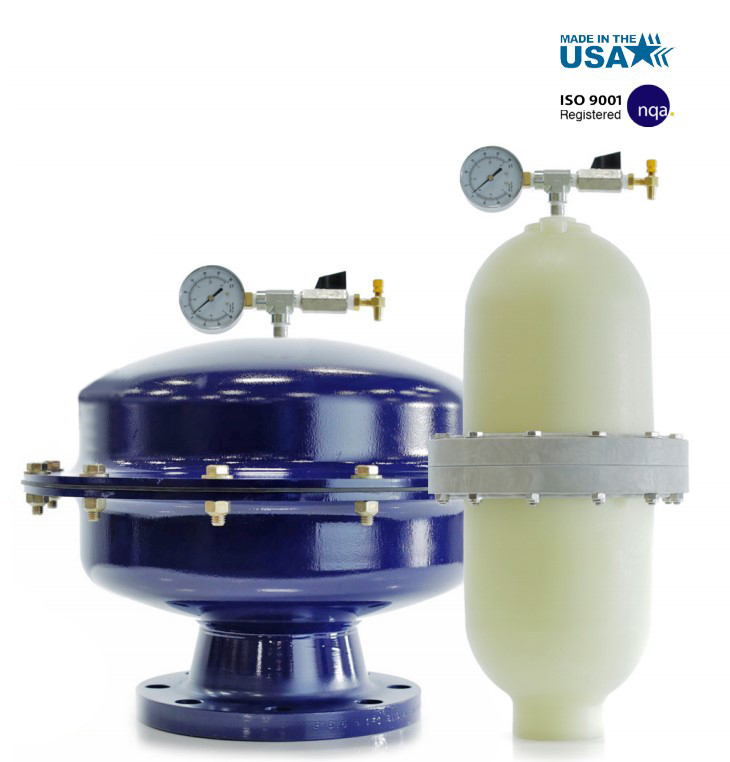

SENTRY INLET STABILIZER WITH UNIQUE J-MODEL AIR CONTROL
펌프의 흡입 쪽 액상 흐름을 개선하고 맥동을 감소시켜줍니다.
Use an Inlet Stabilizer to: • 펌프, 밸브, 다이어프램 및 피스톤 보호 • 챔버가 완전히 채워지는지 확인하여 구성 요소 수명 연장 • 입구 구성품을 진동 및 피로 감소. • 입구 측 게이지의 정확성을 보장합니다. • 조기 시스템 구성 요소 오류를 방지합니다. • 압력 스파이크 및 캐비테이션을 방지합니다. • 진동으로 인한 게이지 손상을 방지합니다. • 펌프를 확장하기 위해 유입 흐름을 일정하게 유지하여 다이어프램 수명 연장. | FEATURES & BEFEFITS: • 입구 흐름 상태를 개선하고 안정된 흐름 제공. • 특허받은 "J- 모델"(# 6,089,837)을 사용하면 압력 또는 진공 설정을 조정이 가능합니다. • 흡입 양정 또는 포지티브 입구 조절 펌프 조건. • 10 cu in (.16L) ~ 10 gallon으로 제공(37.85L) 크기. • 스토리지 누산기 역할을하며 필요할 때 라인으로 다시 유체. |
ABOUT 양 변위 (PD) 펌프에는 입구가 있습니다. 번갈아 열리고 닫히는 밸브 유체의 가속 및 감속 펌프. 공정 유체 특성 및 파이프 배열, 희소성이 있거나 펌프 입구에서 풍부한 압력 및 / 또는 흐름. 특허받은 J- 모델이 적용된 SENTRY 흡입구 안정기 공기 제어는 이러한 압력을 최소화하기 위해 효과적으로 작동합니다. 변동 및 가속 헤드 손실을 방지하여 펌프 입구에서 유체 컬럼 분리. |
|
| |
|

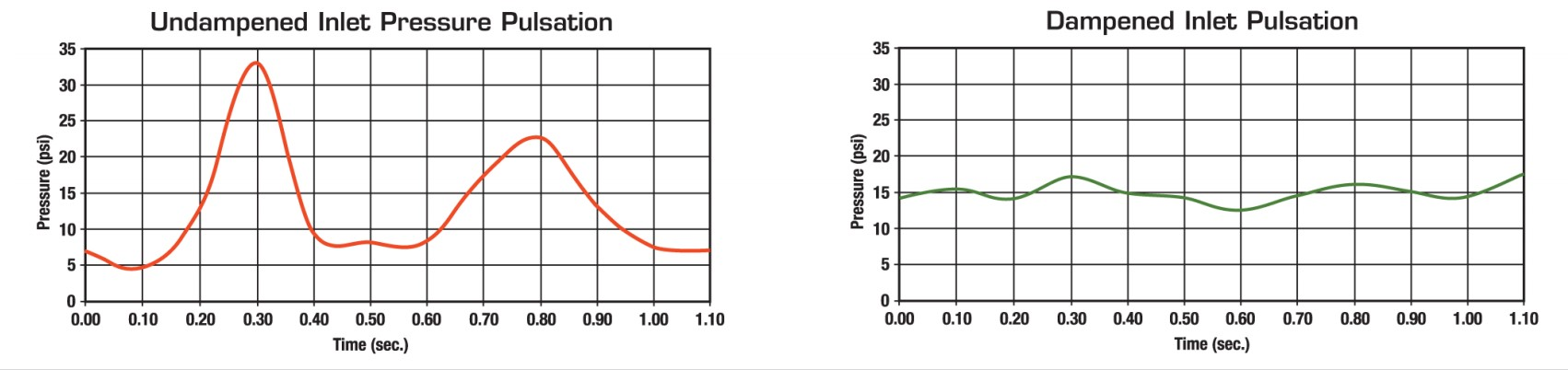

High Inlet Pressure (Positive Inlet)
입구 압력이 높으면 입구 밸브가 닫혀 액체 흐름이 갑자기 중단됩니다. 이 급속한 감속은 압력 스파이크 또는 "Water Hammer현상’을 생성합니다.
입구 밸브가 더 빨리 닫히는 차압이 높을수록 이러한 압력 스파이크는 더 증가했습니다. 지속적인 반복은 시스템에 상당한 부담을 주고 시스템 피로 또는 고장을 초래할 수 있습니다. 공기 작동 식 이중 다이어프램 펌프는 특히 이 현상에 취약합니다. 하나의 입구 밸브가 AODD 펌프에서 닫히면 반대쪽 챔버의 입구 밸브가 열립니다. 그 결과 압력 스파이크는 액체 챔버로 이동하여 다이어프램에 부딪혀이 중요한 구성 요소를 늘리고 약화시킵니다. 그만큼 SENTRY Inlet Stabilizer는 이러한 압력 스파이크를 효과적으로 완충하고 흡수하여 전체 시스템 수명과 생산성을 증가시킵니다.

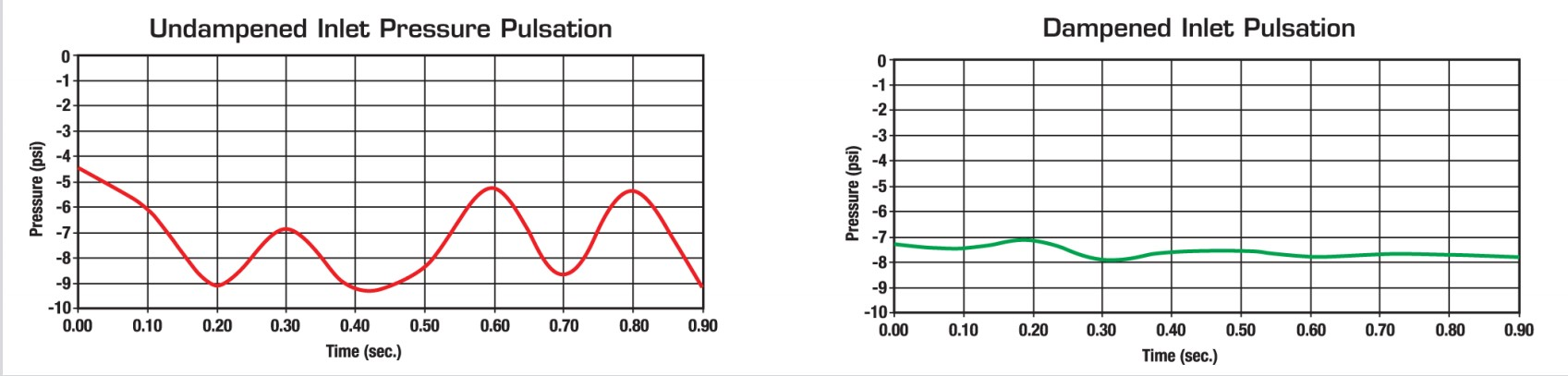

Low Inlet Pressure (Suction Lift)
낮은 입구 압력에서 프로세스 유체는 입구 밸브가 닫히면 펌프의 입구에서 분리됩니다. 시스템 설계에 따라 낮은 입구 압력 (NPSH 사용 가능) 필요한 입구 압력을 충족하기에 충분하지 않을 수 있습니다 (NPSH 필요). 예를 들어, 소형 파이프 또는 점도에 비해 너무 긴 파이프 또는 액체의 증기압은 제품 기아 또는 "캐비테이션"을 초래할 수 있습니다. 캐비테이션은 펌프 입구의 압력이 증기 아래로 떨어질 때 발생합니다. 펌핑되는 액체의 압력. 이로 인해 펌프의 흡입 끝 구성품에 심각한 손상이 발생하고 피스톤과 플런저에 심각한 구멍이 생기고 다이어프램 수명을 크게 줄입니다. 다중 헤드 펌프는 각 유체 챔버가 제품을 통과 할 때 특히 유체 고갈에 취약합니다. 길이가 같지 않은 입구 러너. SENTRY Inlet Stabilizer는 저장 축적 기 역할을하여 액체 기아 또는 "캐비테이션"을 효과적으로 줄입니다. 같이 즉, 입구 밸브가 토출 행정에서 열리면 입구 안정기는 입구 압력과 일정한 흐름을 유지하기 위해 유체를 라인에 다시 넣습니다.

|
website | catalog | manual | drawing |


INLET STABLILIZER |

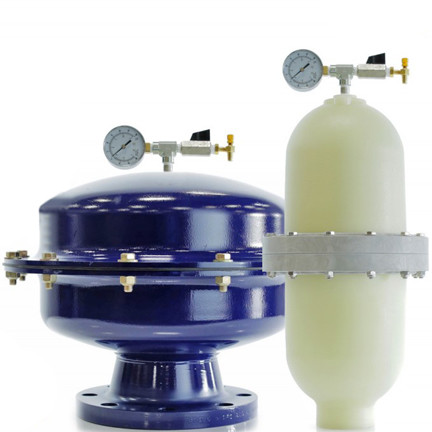

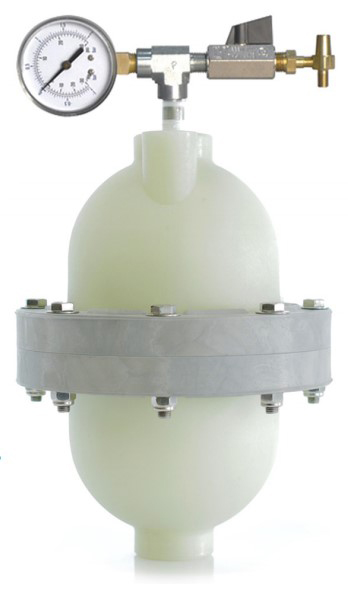

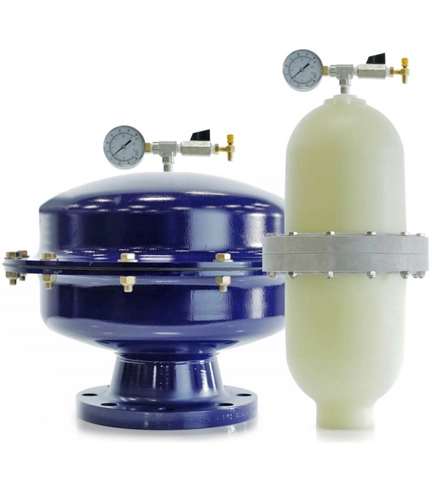

SENTRY INLET STABILIZER WITH UNIQUE J-MODEL AIR CONTROL
