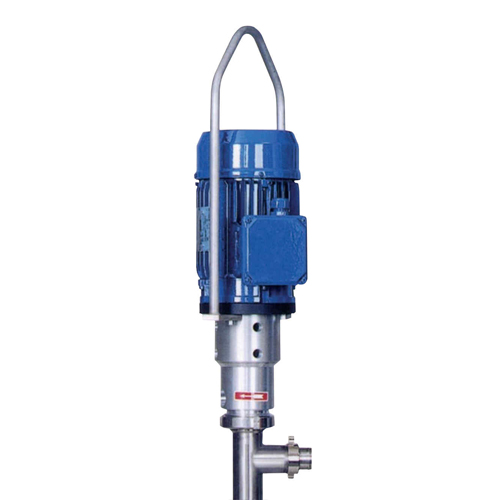

ECCENTRIC SCREW DRUM
AND CONTAINER PUMPS
JP-700 DR
Pump tubes JP-700 DR with rigid and flexible coupling
DESCRIPTION
• JP-700 DR 시리즈 펌프는 다목적이며, 견고하고 강력한 펌프로 최대 100,000mPas의 고점도 액상을 이송하는 곳에 사용되며 고정식 & 연속작동에 사용하는 것이 좋습니다.
• JP-700 DR은 3상 모터, 단상 모터와 공기 구동 모터를 통해 구동됩니다.
• JP-700 DR은 전기 모터 또는 에어 구동식 모터로도 구동이 가능합니다.
• 펌프의 무게는 흡입 튜브 길이와 작동 모터에 따라 다릅니다. (25-35kg)
• 이 펌프는 식품 버전(JP-700 SR 버전 참조)또는 정량 펌프(낮은 유량, 작은 흡입 튜브 직경)로도 제공이 가능합니다.
Pump Tube
|
|
| JP-700. | JP-700. |
Stator material | Pump tube length | Pressure | Flow | Flow |
NBR | 700 mm | 6 Bar | 12 L/min | 25 L/min |
1000 mm | ||||
1200 mm | ||||
EPDM | 700 mm | 6 Bar | 12 L/min | 25 L/min |
1000 mm | ||||
1200 mm | ||||
FKM | 700 mm | 6 Bar | 12 L/min | 25 L/min |
1000 mm | ||||
1200 mm | ||||
PTFE | 700 mm | 2 Bar | 12 L/min | 25 L/min |
1000 mm | ||||
1200 mm |
Pump Tube
|
|
| JP-700. | JP-700. |
Stator material | Pump tube length | Pressure | Flow | Flow |
NBR | 800 mm | 12 Bar | 12 L/min | 25 L/min |
1100 mm | ||||
1300 mm | ||||
EPDM | 800 mm | 12 Bar | 12 L/min | 25 L/min |
1100 mm | ||||
1300 mm | ||||
FKM | 800 mm | 12 Bar | 12 L/min | 25 L/min |
1100 mm | ||||
1300 mm | ||||
PTFE | 800 mm | 3 Bar | 12 L/min | 25 L/min |
1100 mm | ||||
1300 mm |
Pump Tube
|
|
| JP-700. |
|
Stator material | Pump tube length | Pressure | Flow |
|
NBR | 800 mm | 6 Bar | 50 L/min |
|
1100 mm | ||||
1300 mm | ||||
EPDM | 800 mm | 6 Bar | 50 L/min |
|
1100 mm | ||||
1300 mm | ||||
FKM | 800 mm | 6 Bar | 50 L/min |
|
1100 mm | ||||
1300 mm | ||||
PTFE | 800 mm | 2 Bar | 50 L/min |
|
1100 mm | ||||
1300 mm |
Pump Tube
|
|
| JP-700. |
|
Stator material | Pump tube length | Pressure | Flow |
|
NBR | 900 mm | 12 Bar | 50 L/min |
|
1200 mm | ||||
1400 mm | ||||
EPDM | 900 mm | 12 Bar | 50 L/min |
|
1200 mm | ||||
1400 mm | ||||
FKM | 900 mm | 12 Bar | 50 L/min |
|
1200 mm | ||||
1400 mm | ||||
PTFE | 900 mm | 3 Bar | 50 L/min |
|
1200 mm | ||||
1400 mm |
THREE-PHASE MOTOR |
•THREE-PHASE MOTOR 230/400 V, 50 Hz, 0,37–2,2 kW Other flow rates and voltages on request. Single-phase motor 230 V optional. •THREE-PHASE GEAR MOTOR 230/400 V, 50 Hz, 0,37–2,2 kW Reduced speed at high viscosities or for abrasive media, optimal speed for requested flow rate. |
|
AIR OPERATED LAMELLAR MOTOR |
• Air operated lamellar motor 0,5–1,5 kW, 900 rpm at 6 bar JP-AIR 4 (0,5 KW) JP-AIR 6 (1,0 kW) JP-AIR 8 (1,5 KW) |
EXAMPLES OF MEDIA |
• Standard version suitable for: Sludges • Honey • Pastes • Syrup • Soap • Jams • Shampoos • Ketchup • etc. • In addition a special version for use in hazardous areas as well as a version for the food industry is available. |
