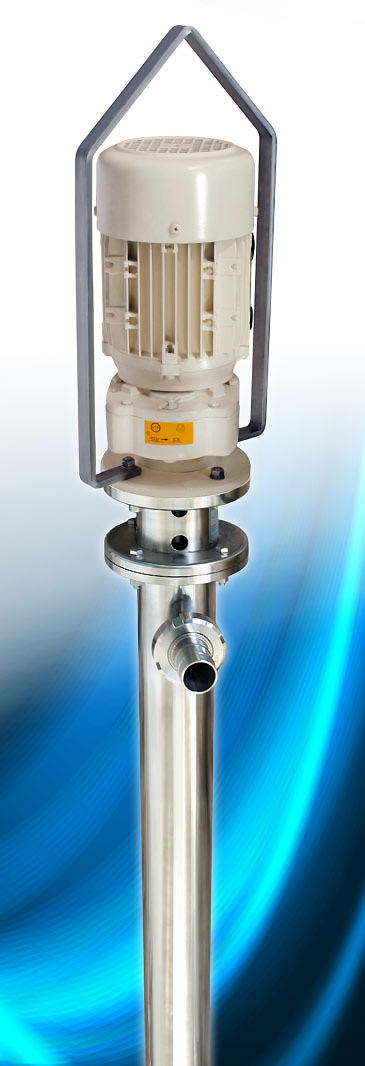

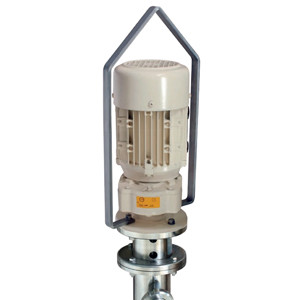

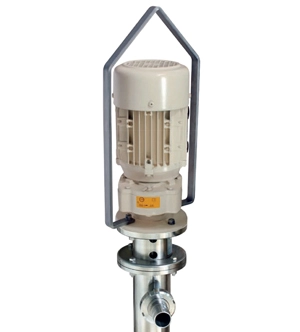

ECCENTRIC SCREW DRUM
AND CONTAINER PUMPS
JP-700.80
JP-700.80.1, 80.2, 200.1, 200.2, 300.1 AND 300.2
DRIVE WITH THREE-PHASE OR AIR OPERATED MOTOR
DIRECTLY COUPLED WITH EXTENDED MOTOR SHAFT
FEATURES
• 저점도 액상, 고점도 액상, 고체 및 섬유가 함유된 액상, 공격적이거나 중성 액상을 거의 맥동이 없이 이송이 가능합니다.
• Suction Tube, Pump Part와 Rotor까지 stainless steel 316Ti로 생산되었습니다.
• Pump와 Motor가 직접 결합 되어 있습니다.
• Shaft seal의 재질: Mechanical seal SS / Carbon / FKM or SiC / SiC / FKM.
O-rings made of FKM or FEP.
Alternatively stuffing box made of PTFE.
• 3상 모터, 기어 또는 압축에어로 구동이 가능합니다.
Pump tube Ø 89 mm
|
|
| JP-700. | JP-700. |
Stator material | Pump tube length | Flow | Pressure | Pressure |
NBR | 1000 mm | 80 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
EPDM | 1000 mm | 80 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
FKM | 1000 mm | 80 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
PTFE | 1000 mm | 80 L/min | 2 Bar | 3 Bar |
1200 mm | ||||
1400 mm |
Pump tube Ø 105 mm
|
|
| JP-700. | JP-700. |
Stator material | Pump tube length | Flow | Pressure | Pressure |
NBR | 1000 mm | 200 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
EPDM | 1000 mm | 200 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
FKM | 1000 mm | 200 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
PTFE | 1000 mm | 200 L/min | 2 Bar | 3 Bar |
1200 mm | ||||
1400 mm |
Pump tube Ø 130 mm
|
|
| JP-700. | JP-700. |
Stator material | Pump tube length | Flow | Pressure | Pressure |
NBR | 1000 mm | 300 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
EPDM | 1000 mm | 300 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
FKM | 1000 mm | 300 L/min | 6 Bar | 12 Bar |
1200 mm | ||||
1400 mm | ||||
PTFE | 1000 mm | 300 L/min | 2 Bar | 3 Bar |
1200 mm | ||||
1400 mm |
EXAMPLES OF MEDIA |
• CHEMICAL PRODUCTS • MINERAL OIL PRODUCTS • FOOD Fruit juices • Concentrates • Tomato paste • Syrup / Honey |
|
