ECCENTRIC SCREW DRUM
AND CONTAINER PUMPS
JP-700 SR (SPEED REDUCER)
DRIVE WITH ELECTRIC OR AIR OPERATED MOTOR AND PLANETARY GEAR
DESCRIPTION
• 간헐적 작동에 적합하게 설계되었습니다.
• 저점도 액상, 고점도 액상, 고체 및 섬유가 함유된 액상, 공격적이거나 중성 액상을 거의 맥동이 없이 이송이 가능합니다.
• JP-700 SR은 전기 모터 또는 에어 구동식 모터로도 구동이 가능합니다.
• Pump Tube의 모든 부품은 stainless steel 316Ti로 생산되었습니다.
• Stators는 다양한 재질 선택이 가능합니다. (NBR, NBR light, FKM, EPDM, EPDM light, PTFE.)
• 액상의 최대 점도는 SR 버전에서 10,000mPas까지 사용이 가능합니다.
• 식품, 화장품 및 의약품이 사용 가능한 특수 버전이 있습니다. 연마된 표면과 쉬운 분해&조립과 세척까지 가능합니다.
Pump Tube
|
|
| JP-700. | JP-700. |
Stator material | Pump tube length | Pressure | Flow | Flow |
NBR | 700 mm | 6 Bar | 12 L/min | 25 L/min |
1000 mm | ||||
1200 mm | ||||
EPDM | 700 mm | 6 Bar | 12 L/min | 25 L/min |
1000 mm | ||||
1200 mm | ||||
FKM | 700 mm | 6 Bar | 12 L/min | 25 L/min |
1000 mm | ||||
1200 mm | ||||
PTFE | 700 mm | 2 Bar | 12 L/min | 25 L/min |
1000 mm | ||||
1200 mm |
Pump Tube
|
|
| JP-700. | JP-700. |
Stator material | Pump tube length | Pressure | Flow | Flow |
NBR | 800 mm | 12 Bar | 12 L/min | 25 L/min |
1100 mm | ||||
1300 mm | ||||
EPDM | 800 mm | 12 Bar | 12 L/min | 25 L/min |
1100 mm | ||||
1300 mm | ||||
FKM | 800 mm | 12 Bar | 12 L/min | 25 L/min |
1100 mm | ||||
1300 mm | ||||
PTFE | 800 mm | 3 Bar | 12 L/min | 25 L/min |
1100 mm | ||||
1300 mm |
|
|
| JP-700. |
|
Stator material | Pump tube length | Pressure | Flow |
|
NBR | 800 mm | 6 Bar | 50 L/min |
|
1100 mm | ||||
1300 mm | ||||
EPDM | 800 mm | 6 Bar | 50 L/min |
|
1100 mm | ||||
1300 mm | ||||
FKM | 800 mm | 6 Bar | 50 L/min |
|
1100 mm | ||||
1300 mm | ||||
PTFE | 800 mm | 2 Bar | 50 L/min |
|
1100 mm | ||||
1300 mm |
AIR OPERATED MOTOR |
• JP- AIR 2
• JP-AIR3
|

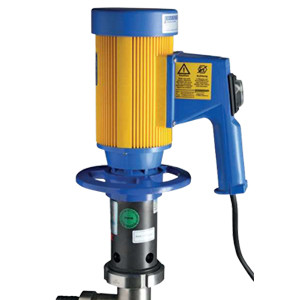

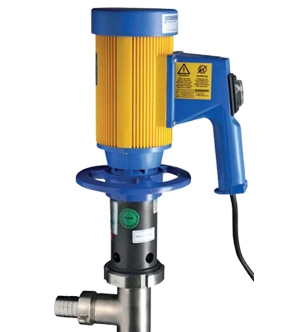

ELECTRIC MOTOR |
• JP- 280 825 W Electric motor 230/115 V, 50/60 Hz • JP-380 825 W Electric motor 230 V, 50/60 Hz
|
EXAMPLES OF MEDIA |
• Standard version suitable for: • CHEMICAL PRODUCTS • MINERAL OIL PRODUCTS • In addition a special version for use in hazardous areas as well as a version for the food industry is available. |
|

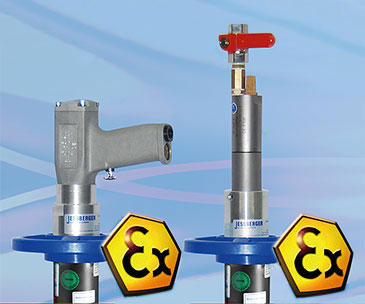

• ATEX
The JP-700 SR with PTFE stator and a special ATEX mechanical seal has a type-examination certificate II ½ G c IIA T4 and can be used for flammable liquids and in explosive environments.
