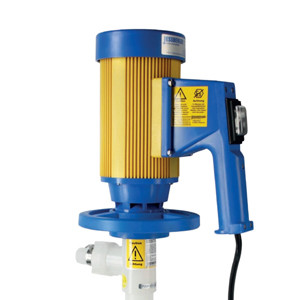

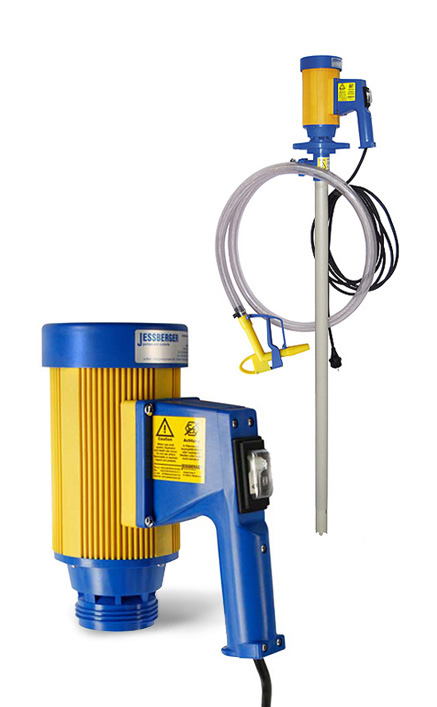

ELECTRIC UNIVERSAL MOTOR
JP-164

24 VOLT, DC, 400 WATT, IP 24
• DRUM PUMP MOTOR인 JP-164는 폭발방지, 내부 순환이 가능한 소형 MOTOR로 간편하게 사용이 가능합니다.
• 편리하고 내구성이 높고 강력한 Motor는 Drum Pump의 흡입 튜뷰를 구동하는 사용되는 24V MOTOR입니다. 이 조합은 약간 점성이 있는 액상, 케미칼 이송할 때 효율적이고 안전한 사용이 가능합니다.
• 약간의 점성이 있는 액체(최대300mPas), 화학성을 지닌 액체 이송에 적합합니다. 그것의 정교한 기술로 다양한 액체를 이송할 때 효율적이고 안전한 사용이 가능합니다.
• Drum Pump Motor는 경량(2,9Kg)뿐만 아니라 컴팩트한 디자인과 사용 편의성이 특징이다. 내부 순환 모터로써 최적의 공기 냉각, 저소음 및 높은 작동 안전성과 높은 내구력을 가지고 있습니다.
• Polypropylene으로 만들어진 모터 하우징은 산과 알칼리의 공격적인 증기가 존재할 때 높은 화학적 저항을 보장합니다.
ELECTRIC UNIVERSAL MOTOR JP-164
24 Volt DC, 400 Watt, IP 24, double insulated protection class II, overload protection, 5 m cable with battery clamps.

ELECTRONIC SPEED CONTROL |
The speed of the drum pump motor JP-164 can be controlled electronically via a knob on the handle. This enables an adjustment of the flow rate. The electronic speed control is available as an option |
Motor without pump tube | |
Voltage | Order-No. |
230 V 1~, 50 Hz, 400 W | 1164 0240 |
Operating data JP-164 | |
Flow rate (with hose and oval gear meter) | Ø 41 mm up to 66 l/min* (Rotor) |
Head | Ø 41 mm up to 7,5 m* (Rotor) |
Viscosity | up to 300 mPas* |
Density | up to 1,3* |
* All physical data are real measured maximum values. | |

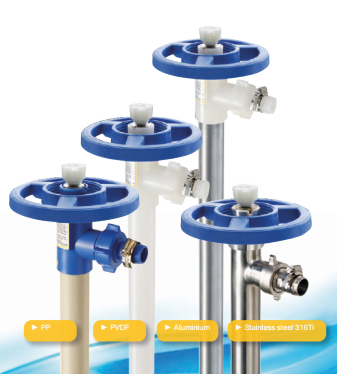

PUMP TUBES FOR ELECTRIC AND AIR OPERATED MOTORS
THE VARIOUS PUMP TUBE MATERIALS AND THEIR APPLICATIONS
PUMP TUBES MADE OF POLYPROPYLENE (PP)
중성 및 가연성이 거의 없는 액상에 적합하며, 특히 농도가 옅은 산이나 알칼리 또는 세제 같은 액상을 이송하는 데 사용됩니다.
Drive shaft: Stainless steel 316Ti or hastelloy 2,4610
Media temperature: max. 50°C
Media: Formic acid (50%), ammonia, boric acid, distilled water, liquid fertilizers, iron-II and III-chloride, acetic acid (80%), photo developers, fruit acids, potassium hydroxide, copper chloride, lactic acid, sodium hydroxide, phosphoric acid, hydrochloric acid, sulfuric acid (up to 90%), hydrogen peroxide, citric acid and many other media.
PUMP TUBES MADE OF POLYVINYLIDENFLUORID (PVDF)
높은 내화학성을 지니고 있기에, 높은 농도의 액상이송에 적합한 PUMP TUBE입니다.
Drive shaft: Hastelloy 2,4610
Media temperature: max. 90°C
Media: Hydrobromic acid, perchloric acid, chromic acid, hydrofluoric acid, sodium hypochlorite, nitric acid and sulfuric acid (> 90%).
Also all media that are listed at the pump tubes made of polypropylene can be handled.
PUMP TUBES MADE OF ALUMINIUM (ALU)
중성적이고 가연성이 거의 없는 액체에 적합하며, 미네랄 오일 제품의 경우 최대 점도 1,000mPas까지 이송이 가능합니다.
Drive shaft: Stainless steel 316Ti
Media temperature: max. 90°C
Media: Drilling emulsions, diesel, liquid soap, liquid wax, gear oils, heating oil, hydraulic oils, machine oils, mineral oils and motor oils.
PUMP TUBES MADE OF STAINLESS STEEL 316TI
산이나, 알칼리 또는 세제, 식품등 모든 중성적이고 공격적인 액상을 이송이 가능하며, 가연성 액상도 이송이 가능합니다.
Drive shaft: Stainless steel 316Ti
Media temperature: max. 90°C (with PTFE rotor), max. 120°C (with rotor made of stainless steel block)
Media: Acetone, alcohol, ammonia, gasoline, flammable solvents, caustic lye, nitrocellulose lacquers, perchlorethylene, phosphoric acid, sulfuric acid (up to 7.5% and over 90%), trichlorethylene, toluene.
Stainless steel pump tube는 과일 주스, 우유, 식용유와 같은 유체 식품과 Aluminium tube에 언급된 모든 매체에 사용이 가능합니다.
(AXIAL) ROTOR |
로터가 장착된 펌프 튜브는 고유량 / 저양정의 성능곡선으로서 고유량이 필요한 경우 선택 합니다.
펌프 튜브의 성능은 사용된 모터에 동력에 따라 다릅니다.
Stainless steel 316Ti로 만든 '로터'는 Stainless steel 펌프 튜브의 옵션사양으로 선택이 가능합니다.
(RADIAL) IMPELLER |
임펠러가 장착된 펌프 튜브는 고양정 / 저유량의 성능곡선으로서 고양정이 필요한 경우 선택 합니다.
펌프 튜브의 성능은 사용된 모터에 동력에 따라 다릅니다.
Stainless steel 316Ti로 만든 '임펠러'는 Stainless steel 펌프 튜브의 옵션사양으로 선택이 가능합니다.
website | catalog | manual | drawing |

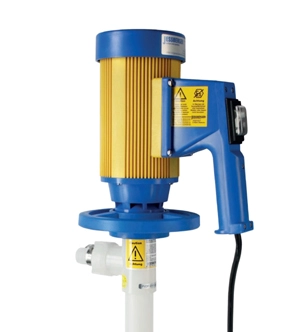

ELECTRIC UNIVERSAL MOTOR
