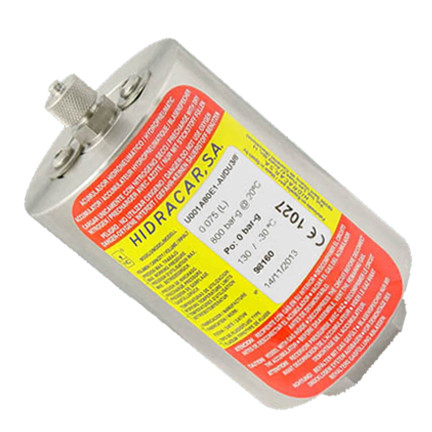

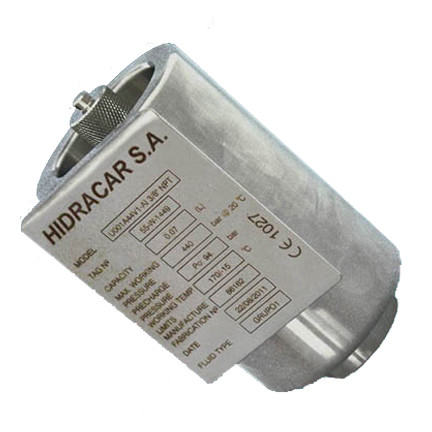

BLADDER PULSATION DAMPER
- Pulsation damper는 용적형 정량펌프가 있는 라인의 흐름과 압력을 안정화하는 데 사용됩니다. 광범위한 응용 분야에서 사용됩니다.
- 맥동 감쇠기는 일반적으로 질소로 Damper 내부에 가스가 들어있는 용기입니다.
- 모든 맥동 감쇠기에는 충전 된 가스와 배관의 액체 사이에 Bladder 가 있습니다. 이것의 기본 기능은 가스가 회로로 누출되는 것을 방지하는 것입니다. 이 분리기 요소는 기본적으로 고무 (NBR, EPDM, FPM, 부틸, 실리콘 등) 또는 열가소성 재료 (일반적으로 PTFE)의 두 종류의 재료로 구성됩니다. 스테인리스 스틸로도 만들 수 있습니다.
- 고무 분리기 요소를 사용하는 경우 Damper를 Bladder 타입이라고합니다. 재질이 PTFE 인 경우 분리기 요소의 모양에 따라 멤브레인 유형 및 벨로우즈 유형 댐퍼를 참조합니다..
- 당사의 모든 맥동 댐퍼는 유럽 PED97 / 23 / CE 압력 용기 규정에 따라 만들어지며 설계는 AD-2000 및 ASME VIII Div.1 & 8 코드 요구 사항을 충족합니다.
- 우리는 모든 댐퍼에 압력 게이지를 제공 할 수 있을 뿐만 아니라 고객의 요구에 맞는 나사 규격으로 생산하거나 또는 모든 플랜지를 장착 할 수 있습니다.
- 접액부는 고무 재질로 만들어집니다. (nitrile, EPDM, FKM, butyl, silicone, Aflas, Hypalon, etc …).
DOWNLOAD CONTENTS:
STAINLESS STEEL BLADDER PULSATION DAMPER FOR LOW PRESSURE >> |
STAINLESS STEEL BLADDER PULSATION DAMPER FOR MEDIUM PRESSURE >> |
DESCRIPTION AND PERFORMANCE

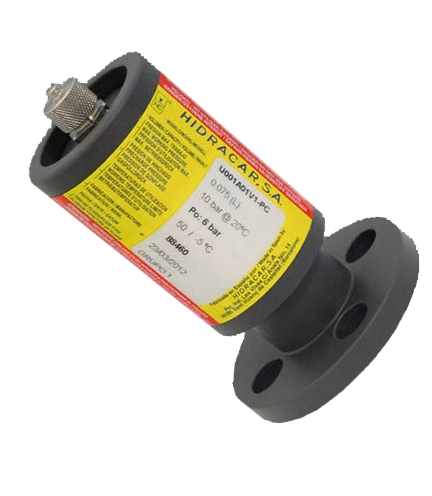

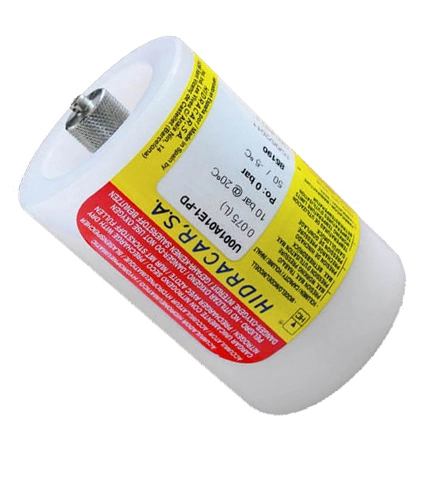

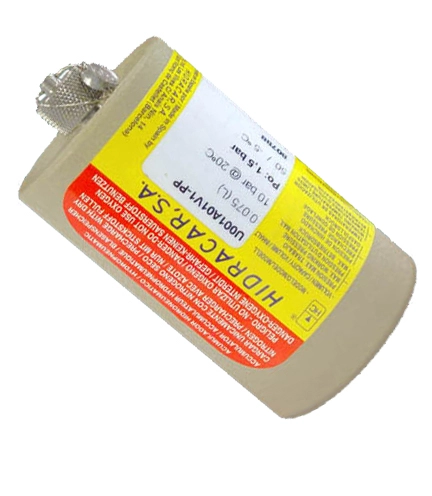

- Pulsation damper는 플라스틱 또는 금속으로 만들어지며, 일반적으로 사용되는 플라스틱은 PVC, PP, PVDF 입니다.
- Pulsation damper는 Stainless steel AISI 316L, Carbon steel, Duplex, Super Duplex, Hastelloy, Titanium 등과 같은 특수 재료로 생산이 가능합니다.
- HIDRACAR bladder pulsation damper의 Volume 범위는 0.04 - 35L이며, 최대 1,000Bar의 압력까지 사용이 가능합니다.
- Standard로 설계된 Damper 외에도 요청에 따라 특수 설계된 Bladder damper를 생산 합니다.

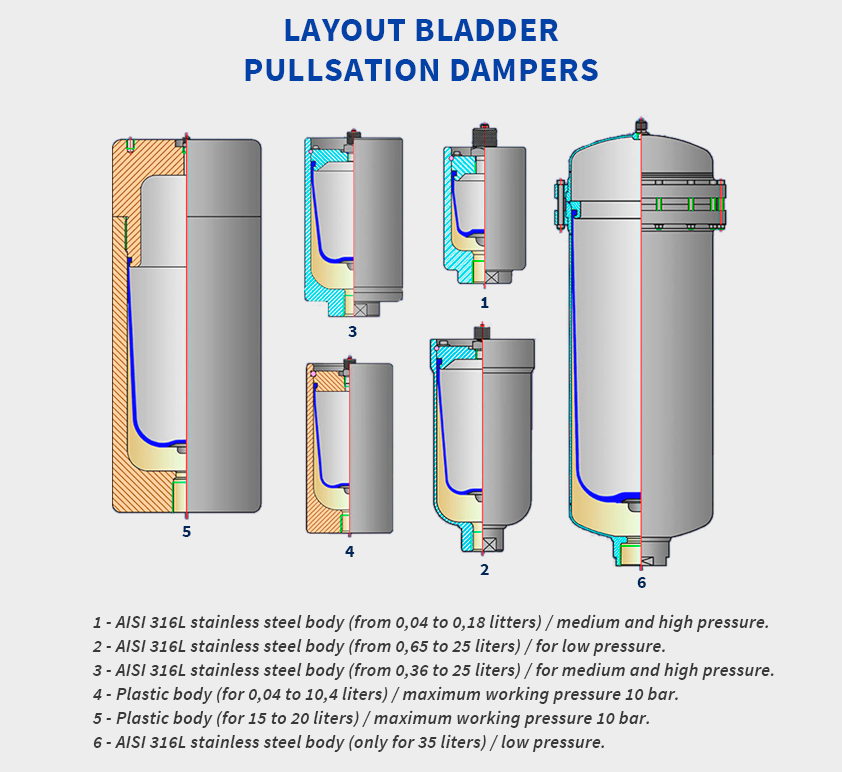

LAYOUT FO HIDRACAR BLADDER PULSATION DAMPER
ACCESSORIES
- HIDRACAR는 유지&보수를 지원하는 다양한 ACCESSORIES를 제공합니다.

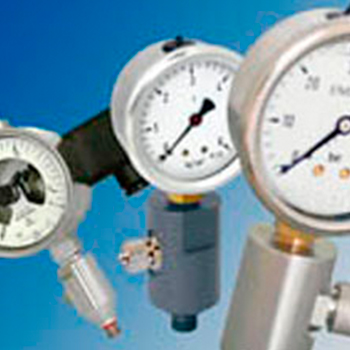

“T” ADAPTERS WITH PRESSURE GAUGE |

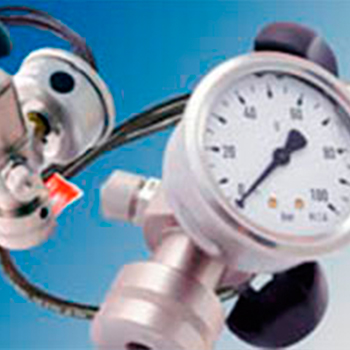

ACCESSORY FOR CHARGING, PURGING AND VERIFYING THE PRESSURE |

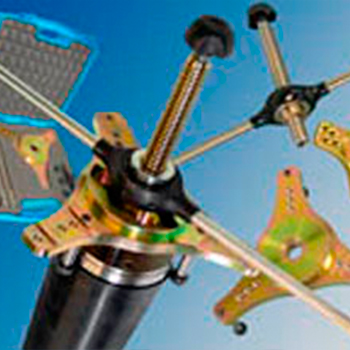

TOOL FOR A QUICK EXTRACTION OF THE BLADDER FROM ACCUMULATORS |

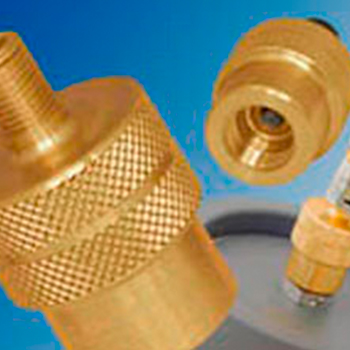

GAS CHARGING VALVE THREAD ADAPTOR |

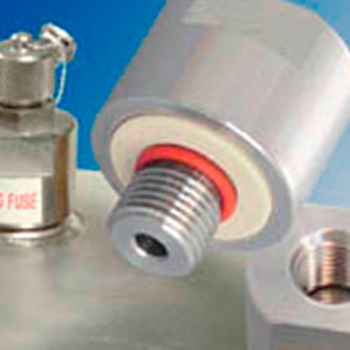

TEMPERATURE FUSE SAFETY SYSTEM |
ANTI-CORROSION VALVE |

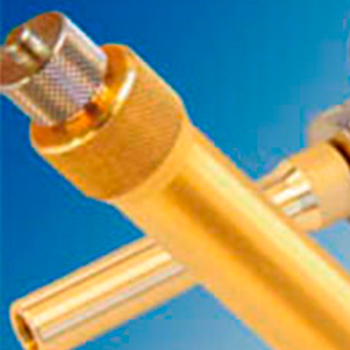

GAS CHARGING EXTENSION TUBE ADAPTER |
|
HIDRACAR PULSATION DAMPERS Since 1974년 부터 HIDRACAR S.A.는 정량 펌프가 장착 된 곳에 설치하기 위한 맥동 방지기를 제조 하고있습니다.
|
FOR INDUSTRY HIDRACAR S.A.는 산업의 모든 유형의 응용 분야를위한 올-레오 공압식 블래더 및 피스톤 어큐뮬레이터를 제조합니다. 또한 스트로크 끝단, 레일, 엘리베이터 등 다양한 분야에 적용 할 수있는 충격 흡수 장치를 개발합니다. 또한 정수압 동력계, 선박 디젤 엔진 용 스타터, 컨베이어 벨트 용 텐셔너 및 공기 저장 탱크 등을 제조합니다.
|

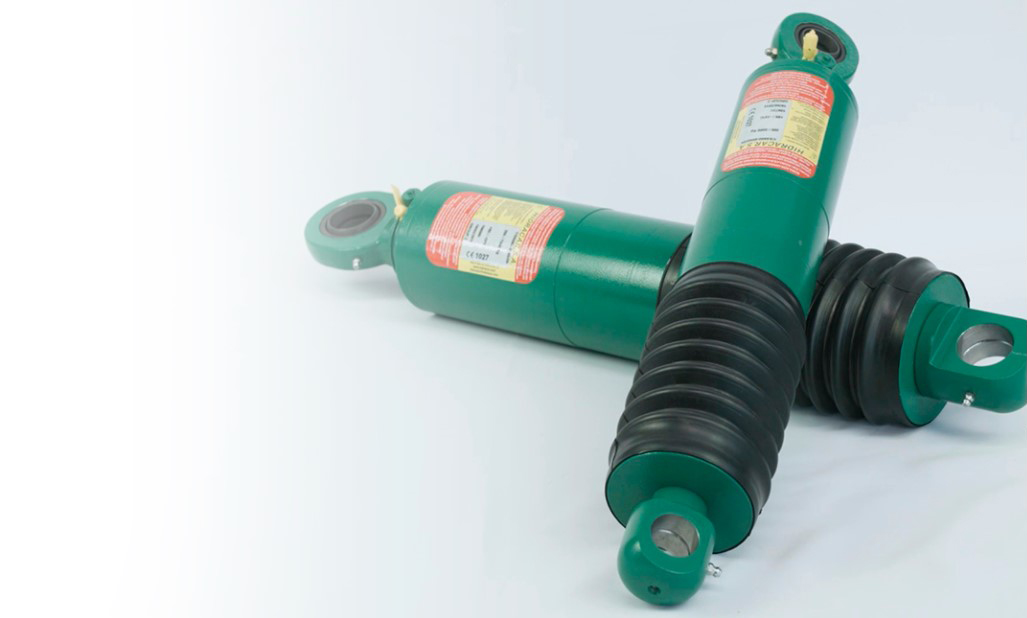

HIDRACAR FOR AGRICULTURE HIDRACAR S.A.는 모든 종류의 농업용 트레일러를 위한 서스펜션 시스템을 설계하고 생산하고 있습니다.
|
