■ CUBIC Adventages

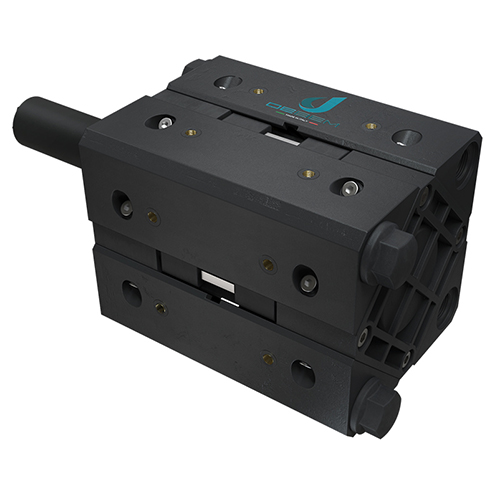

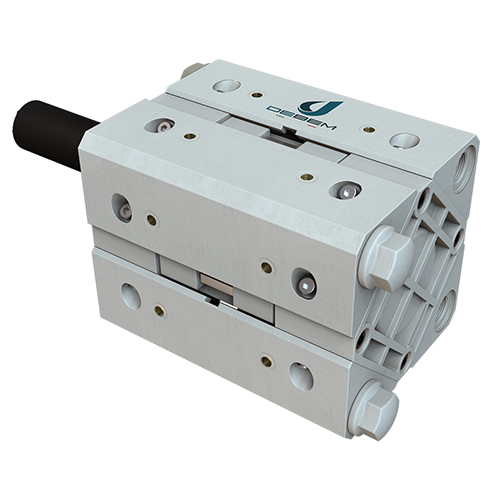

■ 에어구동형 다이아프램 펌프로써, 이탈리아에서 설계 및 제작 되었습니다. |
■ 특허 받은 멈춤 방지 에어벨브 시스템 |
■ 각종 케미칼 및 여러 응용분야의 액체이송에 적합합니다. |
■ 공회전과 자흡이 가능합니다. |
■ 공급에어에 윤활유 공급이 필요하지 않습니다. |
■ 쉬운 유량 조절. |
■ 연속적 사용에 적합하도록 설계 되었습니다. |
■ 성능과 비용의 탁월한 비율 |
■ 운용가능 온도 |
- PP / PP+CF from +3°C to +65°C
- PVDF / ECTFE from +3°C to +95°C
- AISI 316 / AISI 316 L / Aluminium from +3°C to 95°C
■ Technical Specifications
Head / Flow rate guaranteed in compliance with ISO 9906
Suction/delivery connections | G 3/8″ f |
Air fitting | G 3/8″ f |
Max flow rate * | 17 l/min |
Max supply air pressure | 8 bar |
Max head * | 80 m |
Max negative suction head – dry-running ** | 3 m |
Max negative suction head – pump primed | 9,5 m |
Diameter Max suspended solids | 0 mm |
Noise level ** | 60 dB |
Volume per stroke
| 10,3 cc |
Available in the following materials : PP ECTFE
Construction materials (casing and manifolds) and net weight:
Version | Weight | Min | Max |
PP (with glass additive) | 1,35 kg | 3° C | 65° C |
PP conductive (with carbon additive) | 1,35 kg | 3° C | 65° C |
ECTFE | 1,6 kg | 3° C | 65° C |
Construction materials (casing and manifolds) available on request:
• POMc
• UHMWPE
Maximum dimensions | Plasitc |
Height | 105 mm |
Width | 201 mm |
Depth | 105 mm |
